NANO.WIKI

Κατανόηση της φυσικής. Επιβεβαίωση από τις μετρήσεις.

Μια επίστρωση πάχους περίπου ενός χιλιοστού ως θερμική προστασία ακούγεται αρχικά ασυνήθιστη. Για τον λόγο αυτό δεν θέλουμε να ζητήσουμε να μας πιστέψετε απλώς στον λόγο μας. Το NANO.WIKI εξηγεί τις φυσικές ιδιότητες του συστήματος, παρουσιάζει τα αντίστοιχα τεχνικά τεκμήρια και φανερώνει τι μετρήθηκε πραγματικά σε πλήρη δομικά στοιχεία.

Κοίλη κεραμική νανοσφαίρα σε τομή ανάμεσα σε άλλες σφαίρες: η θερμική ακτινοβολία ανακλάται στην επιφάνεια, ενώ η αγωγή θερμότητας ακολουθεί μεγαλύτερη διαδρομή γύρω από τις κοιλότητες.

Το wiki αυτό το διαχειρίζεται ο Markus G. Schlegel, πιστοποιημένος από την DEKRA πραγματογνώμονας ακινήτων (D2). Κάθε στοιχείο αναφέρει την πηγή και την ημερομηνία του.

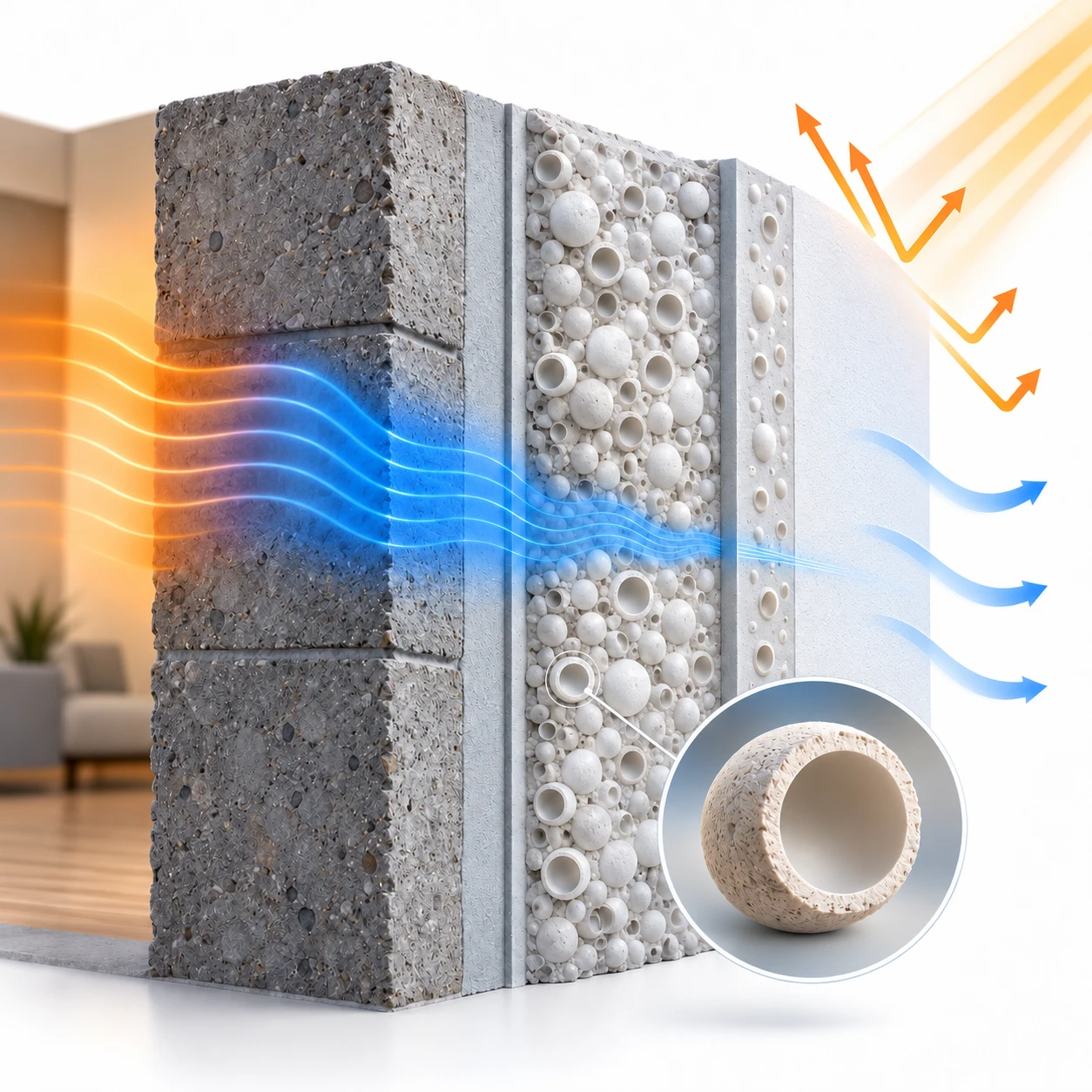

Τομή συμπαγούς τοίχου με αστάρι, λειτουργική στρώση και τελική στρώση, και οι δύο με κεραμικές κοίλες σφαίρες: η ροή θερμότητας από μέσα στενεύει μέσα στην επίστρωση, οι ηλιακές ακτίνες ανακλώνται στην εξωτερική επιφάνεια και από την επιφάνεια αποδίδεται θερμότητα στο περιβάλλον.
Σχέδιο τομής, όχι υπό κλίμακα — η επίστρωση έχει πάχος περίπου ενός χιλιοστού.

Το θερμικό φράγμα – η αρχή με μια ματιά

Η νανομόνωση πρόσοψης δεν δρα σε ένα μόνο σημείο, αλλά ως πολυστρωματικό σύστημα επίστρωσης.

Κεραμικές κοίλες σφαίρες στις στρώσεις της επίστρωσης περιορίζουν την αγωγή θερμότητας στο υλικό. Η εξωτερική επιφάνεια ανακλά μεγάλο μέρος της προσπίπτουσας ηλιακής ενέργειας. Και στην ίδια αυτή επιφάνεια εκδηλώνεται το μεγαλύτερο μέρος της επίδρασης του συστήματος.

Αυτή τη συνέργεια την ονομάζουμε θερμικό φράγμα. Το πόσο ισχυρά δρα το πλήρες σύστημα στο δομικό στοιχείο δεν εξηγείται απλώς στη συνέχεια, αλλά τεκμηριώνεται με δηλώσεις του κατασκευαστή και με μετρήσεις.

  1. 01 Με απλά λόγια Τι συμβαίνει;
  2. 02 Κατανόηση της φυσικής Γιατί μπορεί να λειτουργεί;
  3. 03 Επιβεβαίωση από τις μετρήσεις Τι αποδείχθηκε πραγματικά;

Με απλά λόγια

Η θερμότητα κινείται σε μια πρόσοψη από τρεις δρόμους. Η νανομόνωση πρόσοψης αντιτάσσει κάτι στον καθένα. Το θερμικό φράγμα δεν είναι επομένως μία μεμονωμένη στρώση, αλλά επεμβαίνει σε τρία διαφορετικά σημεία.

  1. 1

    Ο ήλιος πέφτει στον τοίχο

    Το καλοκαίρι η ηλιακή ακτινοβολία προσπίπτει στην πρόσοψη. Μια συνηθισμένη επιφάνεια απορροφά μεγάλο μέρος της και θερμαίνεται· η θερμότητα αυτή μετακινείται στη συνέχεια προς τα μέσα. Η τελική στρώση επιστρέφει το μεγαλύτερο μέρος της ακτινοβολίας, προτού καν απορροφηθεί.

    Το φράγμα εδώ είναι η ίδια η επιφάνεια. Η ηλιακή ενέργεια που επιστρέφεται δεν χρειάζεται καν να μονωθεί.

  2. 2

    Ο τοίχος αποδίδει θερμότητα

    Κάθε επιφάνεια που είναι θερμότερη από το περιβάλλον της εκπέμπει θερμότητα με ακτινοβολία — χωρίς άνεμο, ακόμη και στο σκοτάδι. Το πόση είναι αυτή δεν εξαρτάται μόνο από τη θερμοκρασία, αλλά από τη φύση της επιφάνειας. Ακριβώς αυτό το σημείο περιγράφει ο κατασκευαστής ως το σημείο στο οποίο επεμβαίνει το σύστημά του.

    Το φράγμα εδώ θα ήταν και πάλι η επιφάνεια, μόνο προς την αντίθετη κατεύθυνση. Για το πόσο αποτελεσματικό είναι δεν υπάρχει δημόσια διαθέσιμη τεκμηρίωση — σε αντίθεση με τους δύο άλλους δρόμους.

  3. 3

    Η θερμότητα διασχίζει το υλικό

    Σε ένα συμπαγές υλικό κάθε σωματίδιο εφάπτεται στο επόμενο. Η θερμότητα περνά από το ένα στο άλλο, από σύντομη, συνεχή διαδρομή — αυτό είναι η αγωγή θερμότητας. Η επίστρωση δεν είναι συμπαγής: είναι πυκνά γεμάτη με κοίλα κεραμικά σφαιρίδια, και ανάμεσά τους δεν υπάρχει πλέον συνεχές στερεό υλικό.

    Εδώ το φράγμα δεν είναι επιφάνεια, αλλά παράκαμψη: η θερμότητα πρέπει να παρακάμψει κάθε κοιλότητα, αμέτρητες φορές διαδοχικά. Η μετρημένη επίδραση του πλήρους συστήματος είναι, ωστόσο, σαφώς μεγαλύτερη. Ποιο μέρος της προκύπτει από ακτινοβολία ή από άλλα επιφανειακά φαινόμενα διερευνάται περαιτέρω.

Τρεις δρόμοι, τρία σημεία — και κανένα από αυτά δεν είναι παχιά στρώση. Ακριβώς για τον λόγο αυτό η επίδραση δεν μπορεί να διαβαστεί από το πάχος.

Κατανόηση της φυσικής

Δύο σημεία στα οποία επεμβαίνει το σύστημα

Στην επιφάνεια παίζει ρόλο η ακτινοβολία, και μάλιστα σε δύο περιοχές που συχνά συγχέονται. Ο ήλιος ακτινοβολεί σε μικρά μήκη κύματος· από αυτή την ακτινοβολία η τελική στρώση επιστρέφει υψηλό ποσοστό — αυτό περιγράφει η ολική ηλιακή ανακλαστικότητα. Ένας θερμός τοίχος ακτινοβολεί σε μεγάλα μήκη κύματος· το πόση θερμότητα αποδίδει έτσι το περιγράφει ο συντελεστής εκπομπής. Και οι δύο τιμές αφορούν την ίδια επιφάνεια, αλλά δεν σημαίνουν το ίδιο: μια υψηλή τιμή ανάκλασης δεν λέει τίποτα για τον συντελεστή εκπομπής, και αντιστρόφως.

Μέσα στο υλικό πρόκειται για αγωγή. Η αγωγή θερμότητας χρειάζεται συνεχή επαφή· όπου το στερεό υλικό διακόπτεται, η σύντομη διαδρομή διακόπτεται. Τα κοίλα κεραμικά σφαιρίδια στη λειτουργική και στην τελική στρώση είναι ακριβώς αυτές οι διακοπές. Το πόσο ισχυρά δρα αυτό συνολικά δεν μπορεί να συναχθεί από την αρχή και μόνο — για αυτό υπάρχουν οι χαρακτηριστικές τιμές του κατασκευαστή και η μέτρηση στο ολοκληρωμένο δομικό στοιχείο.

Όχι σύγκριση του πάχους — εξέταση της επίδρασης.

Τα κλασικά θερμομονωτικά υλικά επιτυγχάνουν τη θερμική τους προστασία κυρίως μέσω της υψηλής θερμικής αντίστασης μιας συγκριτικά παχιάς στρώσης. Η νανομόνωση πρόσοψης είναι ένα διαφορετικό σύστημα επίστρωσης. Καθοριστικό δεν είναι επομένως το ερώτημα πόσα χιλιοστά ισοδυναμούν με πόσα εκατοστά, αλλά ποια θερμική επίδραση επιτυγχάνει πραγματικά η πλήρης δομή υπό καθορισμένες συνθήκες.

Και η φυσική πίσω από αυτό δεν είναι καινούργια: πολύ μικροί πόροι, που επηρεάζουν τη μεταφορά θερμότητας του εγκλωβισμένου αερίου, είναι γνωστοί από το aerogel. Εξαιρετικά λεπτές λειτουργικές επιφάνειες, που μεταβάλλουν την ανταλλαγή ακτινοβολίας, είναι γνωστές από τους υαλοπίνακες θερμικής προστασίας. Το ότι μια συνολική επίδραση προκύπτει από τη συνεργασία περισσότερων συστατικών είναι γνωστό από τους σύγχρονους μονωτικούς υαλοπίνακες.

Επιβεβαίωση από τις μετρήσεις

Κάθε πεδίο δράσης στέκεται αυτοτελώς: με τη χαρακτηριστική του τιμή, με το αποδεικτικό του έγγραφο — και με όσα δεν δείχνει.

01

Περιορισμός της αγωγής θερμότητας

Η δομή του υλικού περιορίζει τη μεταφορά θερμότητας μέσα στην επίστρωση. Το μέρος αυτό έχει ελεγχθεί κατά το πρότυπο.

Τεκμηριωμένο

Και οι δύο στρώσεις της επίστρωσης περιέχουν κεραμικές κοίλες σφαίρες· όπου το στερεό υλικό διακόπτεται, διακόπτεται και η σύντομη διαδρομή της αγωγής θερμότητας. Το μέρος αυτό ελέγχεται κατά το PN-EN 1745 με δοκιμή μεταξύ πλακών, η οποία καταγράφει αποκλειστικά την αγωγή στο υλικό. Η δοκιμή δίνει 0,0324 W/(m·K) — υπολογισμένο για ένα χιλιοστό, θερμική αντίσταση 0,03 m²K/W. Αυτή είναι καλή τιμή για επίστρωση, αλλά δεν είναι η επίδραση του συστήματος: εκείνη είναι σαφώς μεγαλύτερη από όση εξηγεί η αγωγή θερμότητας στο υλικό — αυτό είναι το αντικείμενο του επόμενου τεκμηρίου.

Χαρακτηριστικές τιμές

  • λ 0,0324 W/(m·K) Τελική στρώση, αγωγή του υλικού Πηγή: Technisches Datenblatt PSC 250T ECO OUTSIDE · Έκδοση Version 02, 25.01.2022 · Μέθοδος: PN-EN 1745 Το τεκμήριο δεν είναι μέχρι στιγμής δημόσια διαθέσιμο.

Τι δείχνει αυτό

  • Η αγωγή στο υλικό έχει ελεγχθεί κατά το PN-EN 1745.
  • Και οι δύο στρώσεις της επίστρωσης περιέχουν κεραμικές κοίλες σφαίρες και αποτελούν λειτουργικά συστατικά του συστήματος — η τελική στρώση δεν είναι απλή προστατευτική στρώση.
  • Η τιμή περιγράφει ό,τι μπορεί να καταγράψει μια δοκιμή μεταξύ πλακών: τη μεταφορά μέσα από το υλικό.

Τι δεν δείχνει

  • Την επίδραση του συστήματος — στο 1 mm η αγωγή του υλικού συνεισφέρει 0,03 από τα 8,3 m²K/W, δηλαδή σαφώς λιγότερο από ένα τοις εκατό.
  • Ότι η τιμή ισχύει και για τη λειτουργική στρώση: το τεχνικό της φυλλάδιο αναφέρει στο ίδιο σημείο 0,000120 W/(m·K). Για τη διαφορά έχει υποβληθεί ερώτημα στον κατασκευαστή.
  • Ότι μια δοκιμή μεταξύ πλακών θα μπορούσε να καταγράψει το επιφανειακό φαινόμενο — λόγω του τρόπου κατασκευής της δεν μπορεί.
  • Ότι από αυτό θα μπορούσε να συναχθεί συντελεστής U.
02

Επιφανειακή επίδραση

Η επίδραση του πλήρους συστήματος είναι σαφώς μεγαλύτερη από όση εξηγεί μόνη της η αγωγή θερμότητας στο υλικό. Ο κατασκευαστής την αποδίδει στην επιφάνεια του δομικού στοιχείου.

Τεκμηριωμένη επίδραση συστήματος

Για την ολοκληρωμένη δομή του συστήματος ο κατασκευαστής δηλώνει, για πάχος στρώσης 1 mm, θερμική αντίσταση 8,3 m²K/W. Η ελεγμένη αγωγή θερμότητας στο υλικό εξηγεί λιγότερο από ένα τοις εκατό της τιμής αυτής. Και η μέτρηση σε ένα ολοκληρωμένο δομικό στοιχείο δείχνει σαφώς μεγαλύτερη επίδραση από όση θα μπορούσε να εξηγηθεί μόνο με την αγωγή θερμότητας στο υλικό. Ο κατασκευαστής αποδίδει το μεγαλύτερο μέρος της επίδρασης του συστήματος στην επίδραση στην επιφάνεια του δομικού στοιχείου. Ποιο μέρος αναλογεί εδώ στην ανταλλαγή ακτινοβολίας μεγάλου μήκους κύματος, στην κίνηση του αέρα ή, αντίστοιχα, στη μετάδοση θερμότητας με συναγωγή και ενδεχομένως σε περαιτέρω επιφανειακά φαινόμενα, δεν έχει ακόμη προσδιοριστεί χωριστά.

Χαρακτηριστικές τιμές

  • R 8,3 m²K/W Δομή του συστήματος, πάχος στρώσης 1 mm Πηγή: Herstellererklärung – Wärmeleitfähigkeit (Lambda) je Schichttyp · Έκδοση 1.0, 10.07.2026 · Μέθοδος: aus λ = 0,00012 W/(m·K) bei 1 mm Schichtdicke Προβολή αποδεικτικού εγγράφου →

Τι δείχνει αυτό

  • Ο κατασκευαστής δηλώνει για τη δομή του συστήματος 8,3 m²K/W στο 1 mm.
  • Η ελεγμένη κατά το πρότυπο αγωγή θερμότητας στο υλικό εξηγεί λιγότερο από ένα τοις εκατό της τιμής αυτής.
  • Και σε ένα ολοκληρωμένο δομικό στοιχείο μετρήθηκε επίδραση που υπερβαίνει κατά πολύ την αγωγή θερμότητας στο υλικό· βλ. το τέταρτο τεκμήριο.

Τι δεν δείχνει

  • Πού και από τι προκύπτει η επίδραση: η απόδοσή της στην επιφάνεια είναι δήλωση του κατασκευαστή· ποιο μέρος αναλογεί στην ακτινοβολία, στην κίνηση του αέρα ή σε άλλα φαινόμενα δεν έχει προσδιοριστεί χωριστά.
  • Ελεγμένη αριθμητική τιμή για τον συντελεστή εκπομπής — τέτοια τιμή δεν υπάρχει.
  • Ότι η τιμή μπορεί να αναχθεί σε άλλα πάχη στρώσης: ισχύει για 1 mm· στο μισό πάχος μετρήθηκε περίπου το 78 τοις εκατό της επίδρασης, όχι το μισό.
  • Ότι κάθε τοίχος επιτυγχάνει τον ίδιο συντελεστή U — αυτός εξαρτάται από τον υφιστάμενο τοίχο.
  • Ότι η μέτρηση μπορεί να γενικευθεί: προέρχεται από έναν τοίχο με επίστρωση περίπου 0,5 mm, σε διάστημα σχεδόν δώδεκα ωρών.
03

Ανάκλαση θερμότητας

Η εξωτερική επιφάνεια ανακλά υψηλό ποσοστό της προσπίπτουσας ηλιακής ακτινοβολίας. Έτσι η πρόσοψη απορροφά λιγότερη ηλιακή ενέργεια.

Τεκμηριωμένο

Όταν η ηλιακή ακτινοβολία προσπίπτει σε μια πρόσοψη, ένα μέρος ανακλάται και ένα μέρος απορροφάται από την επιφάνεια. Το μέρος που απορροφάται θερμαίνει την πρόσοψη και μπορεί στη συνέχεια να μεταδοθεί ως θερμότητα στο δομικό στοιχείο. Η τελική στρώση επιστρέφει υψηλό ποσοστό ήδη στην επιφάνεια — η ηλιακή ενέργεια που δεν φτάνει καν στον τοίχο δεν χρειάζεται και να μονωθεί. Εννοείται εδώ αποκλειστικά η ηλιακή ενέργεια που προσπίπτει από έξω.

Χαρακτηριστικές τιμές

Τι δείχνει αυτό

  • Υψηλό ποσοστό της προσπίπτουσας ηλιακής ακτινοβολίας ανακλάται.
  • Έτσι περιορίζεται η ηλιακή θέρμανση της επιφάνειας της πρόσοψης.
  • Αυτό έχει σημασία κυρίως για τη θερινή θερμική προστασία.

Τι δεν δείχνει

  • Ότι συγκρατείται το 92 % της θερμότητας ενός κτιρίου — η τιμή περιγράφει την ανάκλαση της ηλιακής ακτινοβολίας.
  • Ότι από αυτό μπορεί να συναχθεί συγκεκριμένη ανάγκη ενέργειας για ψύξη ή θέρμανση.
  • Ότι η τιμή ισχύει για κάθε απόχρωση — αυτό μένει ακόμη να τεκμηριωθεί.
  • Ότι η ανάκλαση μειώνει τις χειμερινές απώλειες θερμότητας από μέσα προς τα έξω.
04

Συνολική επίδραση στο δομικό στοιχείο

Σε έναν πραγματικό ιστορικό συμπαγή τοίχο προσδιορίστηκε, σε διάστημα σχεδόν δώδεκα ωρών, πολύ χαμηλή θερμοπερατότητα.

Μετρημένο στο δομικό στοιχείο

Τα τρία πεδία δράσης εξηγούν γιατί η επίστρωση μπορεί να δρα θερμικά. Καθοριστικό είναι όμως τι φτάνει στον ολοκληρωμένο τοίχο — και αυτό δεν μπορεί να υπολογιστεί με πρόσθεση των επιμέρους ιδιοτήτων. Σε συνεχή μέτρηση σε κατοικούμενο ιστορικό συμπαγή τοίχο με επίστρωση περίπου 0,5 mm καταγράφηκαν 42.978 εγγραφές δεδομένων σε διάστημα 11 h 57 min. Στο σταθερό παράθυρο αξιολόγησης 01:15–03:15 ο συντελεστής U που προσδιορίστηκε ήταν κατά μέσο όρο 0,140 W/(m²K)· σε ολόκληρη τη μεταγενέστερη φάση της μέτρησης 0,195 W/(m²K).

Χαρακτηριστικές τιμές

  • U 0,140 W/(m²K) ιστορικός συμπαγής τοίχος, παράθυρο μέτρησης 01:15–03:15 Πηγή: In-situ-Messung PSC-U-2026-001, Testo 635-2 · Έκδοση 06./07.09.2026 · Μέθοδος: In-situ-Ermittlung mit Testo 635-2 und U-Wert-Kit Προβολή αποδεικτικού εγγράφου →

Τι δείχνει αυτό

  • Στο δομικό στοιχείο που εξετάστηκε προσδιορίστηκε, υπό καταγεγραμμένες συνθήκες, πολύ χαμηλή θερμοπερατότητα.
  • Η τιμή δεν προέρχεται από μία μεμονωμένη ένδειξη, αλλά από την πλήρη πορεία της μέτρησης.
  • Ένα σφάλμα μέτρησης που εντοπίστηκε στην αρχή καταγράφηκε και εξαιρέθηκε από την αξιολόγηση.

Τι δεν δείχνει

  • Ότι κάθε τοίχος στον οποίο έχει εφαρμοστεί νανομόνωση πρόσοψης επιτυγχάνει αυτόν τον συντελεστή U — η τιμή ισχύει για αυτό το δομικό στοιχείο υπό αυτές τις συνθήκες.
  • Ότι η μέτρηση αντικαθιστά διαπιστευμένη εργαστηριακή δοκιμή ή αξιολόγηση από τις αρχές εποπτείας δομικών έργων.
  • Ότι από αυτό μπορεί να συναχθεί η κατανάλωση ενέργειας ενός κτιρίου — σε αυτήν υπεισέρχονται επιπλέον η χρήση, οι τεχνικές εγκαταστάσεις και το κλίμα.

Η διαφάνεια είναι μέρος της απόδειξης.

Καλά τεκμηριωμένα

  • Θερμική λειτουργία και των δύο στρώσεων της επίστρωσης
  • Θερμική αγωγιμότητα του υλικού κατά το PN-EN 1745
  • Ολική ηλιακή ανακλαστικότητα
  • Επιτόπιος προσδιορισμός του συντελεστή U σε πραγματικό δομικό στοιχείο

Διερευνάται περαιτέρω

  • Συντελεστής εκπομπής της εξωτερικής επιφάνειας
  • Ποιο μέρος της συνολικής επίδρασης αναλογεί στο επιφανειακό φαινόμενο
  • Αν η επίστρωση επηρεάζει την κίνηση του αέρα στην πρόσοψη
  • Δυνατότητα μεταφοράς σε άλλες δομές τοίχων
  • Άμεση μακροχρόνια μέτρηση της ροής θερμότητας
  • Σύγκριση μιας επιστρωμένης με μια μη επιστρωμένη επιφάνεια υπό ίδιες συνθήκες

Το NANO.WIKI επεκτείνεται με κάθε νέα μέτρηση.

Υπό προετοιμασία

Επόμενο τεκμήριο: μακροχρόνια μέτρηση της ροής θερμότητας

Τον χειμώνα 2026/27 η αλυσίδα των τεκμηρίων πρόκειται να συμπληρωθεί με μια άμεση μακροχρόνια μέτρηση. Προγραμματίζονται συνεχείς μετρήσεις επιστρωμένων επιφανειών τοίχου και — εφόσον είναι εφικτό στο εκάστοτε κτίριο — παράλληλες μετρήσεις αναφοράς σε μη επιστρωμένες περιοχές. Τα πρωτογενή δεδομένα, οι συνθήκες μέτρησης και η αξιολόγηση θα δημοσιευθούν στη συνέχεια.

Ποιο αποτέλεσμα θα προκύψει, δεν το υποσχόμαστε εκ των προτέρων. Μετριέται ό,τι μετριέται.

Τα έγγραφα στο πρωτότυπο

Αυτή η σελίδα εξηγεί. Τα έγγραφα πίσω από αυτήν — δηλώσεις επιδόσεων, δηλώσεις κατασκευαστή, εκθέσεις μέτρησης και πρωτογενή δεδομένα — βρίσκονται στο σύνολό τους στο NANO.DOCS.

Άνοιγμα του NANO.DOCS Έκθεση μέτρησης σε PDF
